Ini bukan inverter sederhana, tapi salah satu skema inverter sinus wave atau inverter dengan output bentuk gelombang sinusoidal. Rangkaian dibawah ini tanpa trafo sama sekali, untuk input 12 VDC akan menghasilkan output 14VAC. Untuk menghasilkan output 220VAC, diperlukan input 170VDC - 180VDC. Jadi beberapa aki perlu diseri untuk mendapatkan input 170VDC - 180VDC. Atau menggunakan rangkaian voltage booster terlebih dahulu untuk melipatkan gandakan input satu aki, sebelum diumpankan ke rangkaian ini.
Skemanya seperti pada gambar di bawah ini:

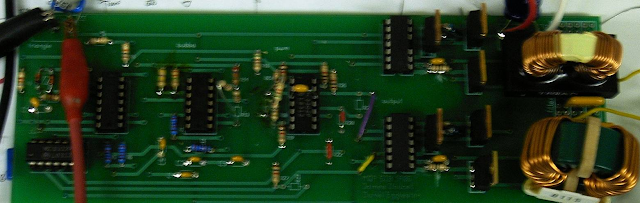

Penampakannya seperti ini
Skema PCBnya seperti ini:
Tampak atas
Tampak bawah
Daftar komponennya sebagai berikut:
Induktor:
4 mH 1 buah
1,2 mH 1 buah
Resistor 1%:
10 ohm 4 buah
2,2 M ohm 1 buah
475K ohm 1 buah
27,5K ohm 3 buah
31K ohm 1 buah
300K ohm 1 buah
1K ohm 9 buah
10K 1 buah
7,5K ohm 1 buah
510 ohm 1 buah
1,5K ohm 1buah
26,7K 2 buah
2K ohm 1buah
200K ohm 1 buah
510K ohm 1 buah
Kapasitor:
0,1 uF 6 buah
2 uF 2 buah
51 nF 2 buah
1 nF 1 buah
0,01 nF 1 buah
0,1 nF 1 buah
689 pF 1 buah
Dioda:
1n4148 2 buah
1R150F 2 buah
IC dan Transistor:
LM348 1 buah
TL084 2 buah
MC3302 1 buah
IR2110 2 buah
IR549P Mosfet 4 buah
Bila ingin mempelajari lebih lanjut kunjungi / download artikelnya dari link di bawah ini
Sumber: https://www.wpi.edu
Skemanya seperti pada gambar di bawah ini:
Penampakannya seperti ini
Tampak atas
Tampak bawah
Daftar komponennya sebagai berikut:
Induktor:
4 mH 1 buah
1,2 mH 1 buah
Resistor 1%:
10 ohm 4 buah
2,2 M ohm 1 buah
475K ohm 1 buah
27,5K ohm 3 buah
31K ohm 1 buah
300K ohm 1 buah
1K ohm 9 buah
10K 1 buah
7,5K ohm 1 buah
510 ohm 1 buah
1,5K ohm 1buah
26,7K 2 buah
2K ohm 1buah
200K ohm 1 buah
510K ohm 1 buah
Kapasitor:
0,1 uF 6 buah
2 uF 2 buah
51 nF 2 buah
1 nF 1 buah
0,01 nF 1 buah
0,1 nF 1 buah
689 pF 1 buah
Dioda:
1n4148 2 buah
1R150F 2 buah
IC dan Transistor:
LM348 1 buah
TL084 2 buah
MC3302 1 buah
IR2110 2 buah
IR549P Mosfet 4 buah
Bila ingin mempelajari lebih lanjut kunjungi / download artikelnya dari link di bawah ini
Sumber: https://www.wpi.edu
rangkaian ini untuk berapa watt bos
ReplyDelete250 watt - 340 watt
Deletebos rangkaian ini pakai pcb atas bawah y untuk pembuatan rangkaiannya?, bos bisa gak dijadikan 1500 watt apa saja yang perlu ditambah bos?
ReplyDeletejalur pcbnya nggak harus atas bawah, pakai kabel jumper juga bisa, yang penting sesuai skema. Untuk menghasilkan 1500 watt perlu diganti ke enam mosfet karena kapasitasnya terbatas
DeleteOke bos untuk mosfet bisa pakai yang irfz44n atau ada yang lain bos?,bos jika di tambah mosfetnya yang awalnya enam jadi sepuluh bisa gak bos?,bos inverter ini inputnya brapa volt y soalnya saya lihat tanpa trafo? dan efesiensi daya murni berapa persen bos?
ReplyDeleteRangkaian ini tidak seperti skema inverter pada umumnya yang bisa ditambah transistornya untuk melipatgandakan output. Kedua transistor IR2110 fungsinya sebagai mosfet driver dari keempat transistor IR549P. Mengganti semua transistor diatas mungkin akan mempengaruhi besarnya frekuensi output. Silahkan pelajari lebih lanjut dari sumber artikel melalui link yang saya sertakan diatas.
Deleteharga jadi berapa ya om....
ReplyDeletemaksutnya biaya buat inverter ini? belum dihitung coz masih jadi bahan eksperimen
Deleteapa bapak Mukh Helmi Arifianto ada menjual kitnya?
ReplyDeletemaaf saya tidak jual, hanya untuk bahan eksperimen saja
Deletemaaf pak link nya mati untuk download.apa bisa di aktikan lagi
ReplyDeletemaaf sebelumnya, link sudah diperbaiki
DeleteMaaf pak apakah sudah ada yg jdi.. trus ic sma mosfetnya blanja dmn...?? Dtempat saya g da yg seri itu
ReplyDeletebelinya online di digikey.com, kalau di kota besar nggak tau ada apa nggak
DeleteMaaf pak sudah ada yang di uji coba? Lok berhasil....ada yang di jual?
ReplyDeleteuntuk voltase rendah sudah, kalau voltase 220V belum coba, hanya untuk eksperimen saja sebab bahannya susah nyarinya mesti impor
Delete
